Pompa próżniowa zwężem i manometrem nr.TWA1-BRAS

Cena:878.00PLN

POMPA JEDNOSTOPNIOWA
DANE TECHNICZNE:
Zasilanie: 230[V] 50[Hz]
Wydajność: 2 [CFM]; 57 [l/min]; 3,42 [m3/h]
Próżnia końcowa: 10 [Pa]; 0,1 [mBa]
Prędkość obrotowa: 1440 [r/min]
Moc: 120 [W]; 1/6 [HP]
Ilość oleju: 220 [ml]
Przyłącze gazowe ssące: rozmiar 1/4 SAE Male
Wymiary: 273 x 110 x 207 [mm]
Waga: 6,9 [kg]

Model ten zawiera zamontowany manometr podciśnienia oraz zawór elektromagnetyczny
Pompy próżniowe oferowane przez naszą firmę to pompy łopatkowe jednostopniowe i dwustopniowe ze smarowaniem olejowym. Służą one do tworzenia podciśnienia w szczelnych zbiornikach/układach, poprzez "wysysanie" znajdujących się w nich gazów.
Pompy próżniowe znajdują zastosowanie w aplkacjach takich jak:
budowa oraz serwisowanie układów chłodniczych i klimatyzacyjnych (gazy R12, R22, R134, R407C, R410 jako medium do produkcji chłodu),
urządzenia medyczne,
maszyny drukarskie,
pakowanie próżniowe,
analiza gazów,
formowanie plastików na gorąco,
pompy wstępne dla urządzeń do tworzenia "wysokiej" próżni,
wszędzie tam, gdzie wymagane jest wytworzenie podciśnienia.
Właściwości pomp próżniowych
Zapobieganie powrotu oleju. Kanał dla gazów wstępnych został specjalnie zaprojektowany. Dzięki niemu przemieszczający się olej nie przedostanie się do wypompowywanych zbiorników lub/i układów i nie zanieczyści ich.
Zapobieganie wydmuchu par oleju. Oddzielony zbiornik oraz urządzenia separujące na wydechu pompy zapobiegają wydmuchiwaniu, rozbryzgiwaniu oleju.
Obudowa ze stopu aluminium. Zastosowana została obudowa ze stopu aluminium. Stopy aluminium wykazują się bardzo dobrą przewodnością cieplną i wytrzymałością. Dzięki temu pompa jest lepiej chłodzona i może pracować długotrwale. Ponadto pompa ma ładny metaliczny wygląd.
Zaprojektowana od podstaw. Elementy elektryczne, mechaniczne i niemechaniczne zostały zaprojektowane od podstaw, co przyczyniło się do stworzenia pomp bardziej kompaktowych, lżejszych i niezawodnych.
Wysoki moment rozruchowy. Zaprojektowany wysoki moment rozruchowy ułatwia rozruch i zwiększa efektywność. Pompa może pracować nawet w niskich temperaturach i przy niskim napięciu.
Wymuszony system smarujący (pompy dwustopniowe). Pompy te mają zaimplementowane system smarujący zaprojektowany do dostarczania czystego, przefiltrowanego oleju do wszystkich wewnętrznych łożysk i powierzchni zużywających się, niezależnie od ciśnienia operacyjnego pompy.
Niski hałas i wibracje. Elastyczne połączenie umieszczone pomiędzy silnikiem i modułem skutkuje super cichą i płynną pracą.

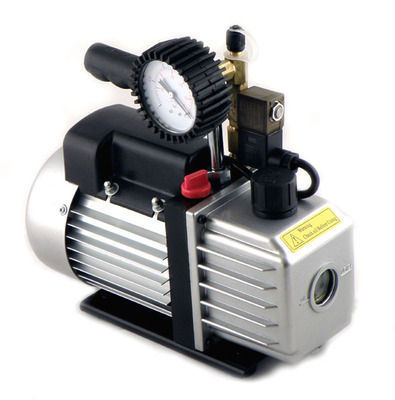

Elementy pompy
zawór spuszczania oleju,
zbiornik oleju,
wziernik z linią poziomu oleju,
separator oleju
wydech,
korek wlewu oleju,
przyłącze gazowe ssące,
uchwyt
pokrywa wentylatora,
silnik,
włącznik,
podstawa z nóżkami amortyzującymi.
Manometr (nie jest umieszczony na zdjęciu poglądowym)
Instrukcja obsługi
Przed uruchomieniem pompę należy zalać olejem i sprawdzić jego poziom. Poziom oleju powinien być nie niższy od wskaźnika poziomu oleju. Jeśli oleju jest zbyt mało, należy bezwzględnie uzupełnić olej do wskazanego poziomu. Do pomp stosować należy specjalny olej do pomp próżniowych szybkoobrotowych. Olej można nabyć w naszej firmie.
Zdjąć korek przyłącza gazowego ssącego i podłączyć ze zbiornikiem/ układem, w którym będzie robione podciśnienie. Przewód połączeniowy powinien być względnie krótki, szczelny i bez zawartości wody/ skroplin.
Zdjąć korek z wydechu.Włożyć wtyczkę do gniazdka zasilania.Załączyć pompę. Nie wolno uruchamiać pompy gdy poziom oleju jest zbyt niski.
Jeśli pompa nie została zabudowana "na stałe" w innym urządzeniu to po uzyskaniu wymaganego podciśnienia, należy wyjąć wtyczkę z gniazdka zasilania, odłączyć przewody połączeniowe, zakryć wydech i przyłącze ssące.

Uwagi
Pompami nie wolno pompować gazów:
łatwopalnych, wybuchowych lub/i trujących,
mogących powodować korozję metalu lub przyczyniać się do powstawiania reakcji chemicznych z olejem,
mocno zawilgoconych,
gazów zawierających, osady lub/i kurz.
Temperatura pompowanych gazów nie powinna być wyższa niż 80°C, temperatura otoczenia: -5°C do 60°C.
Zasilanie: 192~248V, 50Hz z uziemieniem.
Podczas wyciągania wtyczki z gniazdka elektrycznego należy ciągnąć za wtyczkę, nie za kabel.Nie wolno używać pompy jako pompy tłocznej, kompresującej lub pompy do przepompowania gazów.
Stawiać ciężkich przedmiotów na kablu, może to spowodować jego uszkodzenie.Wkładać ani wyciągać wtyczki mokrymi rękoma.
Wkładać wtyczki ani załączać pompy w miejscach gdzie jest duże stężenie gazów węglowych.
Pompa NIE MOŻE PRACOWAĆ BEZ OLEJU lub jego niskim poziomem.

Instalacja
Podczas używania, pompa próżniowa powinna stać na nóżkach w miejscu suchym, czystym i dobrze wentylowanym. Odległość ścian bocznych pompy od innych przedmiotów powinna być nie mniejsza niż 2 cm. Odległość przodu i tyłu pompy od innych przedmiotów powinna być nie mniejsza niż 5cm. Jeśli pompa będzie instalowana w jakimś urządzeniu, należy zapewnić wlot powietrza do urządzenia od strony wentylatora pompy.
Jeśli pompowane gazy są szkodliwe dla zdrowia lub mają zły wpływ na środowisko, można zamontować przewód przedłużający wydech pompy i postępować z gazami zgodnie z normami ochrony środowiska (np. utylizować).
W razie potrzeby, na przyłączu gazowym ssącym, można zainstalować zawór elektromagnetyczny, próżniomierz i filtr.

Utrzymanie
Pompę próżniową należy utrzymywać w czystości i dbać o to by do pompy nie dostawały się obce przedmioty, ponieważ mogą one uszkodzić pompę.
Należy bezwzględnie utrzymywać stan oleju na poziomie. Nie wolno uruchamiać pompy bez oleju!
Należy dbać o to by olej był czysty. Jeśli olej zanieczyści się lub dostanie się do niego woda lub inne substancje, które ograniczają uzyskanie pożądanego poziomu próżni, olej powinien zostać wymieniony.
Wymiana oleju:
uruchomić pompę i pozostawić załączoną przez około 30 minut w celu rozrzedzenia oleju,
wyłączyć pompę,
spuścić olej, Uwaga: olej może być gorący!
uruchomić pompę na 1-2 minuty z otwartym przyłączem gazowym ssącym; w tym czasie należy wlać małą ilość czystego oleju do przyłącza gazowego ssącego w celu usunięcia pozostałości starego oleju,
upewnić się, że pompa jest czysta,
zakręcić zawór spuszczania oleju
napełnić pompę czystym olejem do pomp próżniowych, przez wlew oleju - do oznaczonego poziomu.
Jeśli pompa nie będzie używana przez dłuższy okres czasu, należy przykryć przyłącze gazowe ssące i wydech, a następnie odłożyć pompę w suche i bezpieczne miejsce.
Nie wolno samemu naprawiać pompy próżniowej. Naprawy może dokonać tylko specjalista ds. serwisu pomp próżniowych.
Pompy próżniowe oferowane przez naszą firmę to pompy łopatkowe jednostopniowe ze smarowaniem olejowym. Służą one do tworzenia podciśnienia w szczelnych zbiornikach/układach, poprzez "wysysanie" znajdujących się w nich gazów.

Gwarancja i reklamacje
Na towar udzielamy dwuletniej gwarancji
